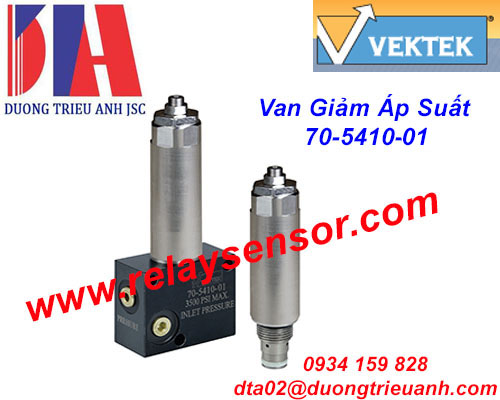

Van Giảm Áp Suất Vektek 70-5410-01

Van Giảm Áp Suất Vektek 70-5410-01

Van Giảm Áp Suất Vektek 70-5410-01

Đặc trưng:

• Kiểm soát áp suất trong từng thiết bị
• Dùng trong hệ thống tác động kép hoặc tác động đơn
• Tác động trực tiếp, kiểu poppet, có thể điều chỉnh, cấu trúc hộp mực
• Hộp mực có thể được lắp trực tiếp vào ống phân phối của bạn
• Model: 70-5410-10 Cài đặt phạm vi từ 750 đến 4.500 psi. Độ lặp lại là ±7% áp suất cài đặt
• Model: 70-5410-01 Cài đặt phạm vi từ 150 đến 900 psi. Độ lặp lại là ±10% áp suất cài đặt
• Áp suất đầu vào tối đa 5.000 psi
• Hộp giảm áp có thể hoán đổi với hộp giới hạn áp suất trong cùng một khoang lắp
• Thiết kế hai cổng loại bỏ nhu cầu về đường ống chất lỏng thứ ba để thoát dòng chảy ngược (rò rỉ bên trong) trở lại bể chứa hệ thống
• Lọc khuyến nghị: 25 Micron (NOM)/ 40 Micron (ABS) (tối thiểu)

Hoạt động:

Van giảm áp (PRV) là thiết bị kiểm soát áp suất thường mở (N/O).

Van vẫn mở và chất lỏng chảy tự do đến các thiết bị hạ lưu (từ van đến các thiết bị) cho đến khi áp suất trong van đạt đến điểm đặt áp suất (có thể điều chỉnh).

Ở áp suất điểm đặt, van đóng lại, chặn dòng chảy tiếp theo và áp suất tăng lên đến các thiết bị hạ lưu. Nếu có đủ tổn thất áp suất hạ lưu (từ van đến các thiết bị), PRV sẽ mở lại, cho phép dòng chảy đi qua van cho đến khi áp suất một lần nữa đạt đến điểm đặt van.

PRV được thiết kế để sử dụng trong cả hệ thống tác động đơn và tác động kép.

Kích thước:
