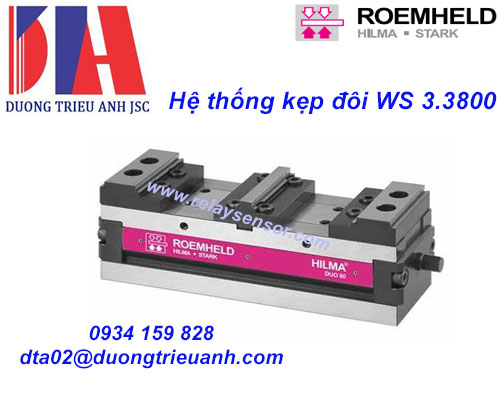

Hệ thống kẹp đôi cơ khí DUO WS 3.3800 – Giải pháp kẹp chính xác và linh hoạt cho gia công hiện đại
Hệ thống kẹp đôi WS 3.3800 thuộc dòng sản phẩm DUO của Hilma-Römheld, được thiết kế để kẹp hai phôi cùng lúc vào một mâm kẹp trung tâm cố định. Với cơ chế vận hành hoàn toàn cơ khí, sản phẩm mang lại độ chính xác cao, độ bền và khả năng tái lập tuyệt vời trong môi trường sản xuất hiện đại.
Đặc điểm nổi bật
Cơ chế vận hành cơ khí: Sử dụng trục vít ren trái-phải để di chuyển hai hàm kẹp về phía hàm cố định trung tâm.
Chức năng “tay thứ ba”: Hệ thống tích hợp cơ chế giữ phôi đầu tiên ổn định trong khi căn chỉnh phôi thứ hai, giúp quá trình kẹp trở nên dễ dàng và chính xác hơn.
Thiết kế nhỏ gọn và chắc chắn: Không cần nắp che hoặc gạt nhựa, giảm thiểu rủi ro hỏng hóc và dễ dàng bảo trì.
Độ chính xác cao: Độ chính xác tái lập ±0,01 mm, đảm bảo chất lượng gia công ổn định.
Linh hoạt trong ứng dụng: Phù hợp cho cả kẹp ngang và kẹp đứng, thích hợp cho nhiều loại máy gia công.
Thông số kỹ thuật
| Thông số | DUO 80/200 | DUO 80/240 |
|---|---|---|
| Chiều dài thân kẹp (mm) | 200 | 240 |
| Chiều rộng hàm kẹp (mm) | 80 | 80 |
| Lực kẹp tối đa (kN) | 12 (tại 50 Nm) | 12 (tại 50 Nm) |
| Phạm vi kẹp mỗi bên (mm) | 6 – 93 | 0 – 115 |
| Trọng lượng (kg, không hàm) | 7,1 | 8,4 |
| Mã đặt hàng | 938720101 | 938720201 |
Phụ kiện và tùy chọn
Hệ thống DUO WS 3.3800 hỗ trợ nhiều loại hàm kẹp khác nhau, bao gồm hàm bậc, hàm đảo chiều, hàm trung tâm và các phụ kiện tùy chỉnh theo yêu cầu khách hàng.
Ứng dụng
WS 3.3800 lý tưởng cho các ứng dụng gia công phay, khoan và các trung tâm gia công CNC, đặc biệt khi cần kẹp hai phôi đồng thời để tối ưu hóa thời gian và tăng hiệu suất sản xuất.
