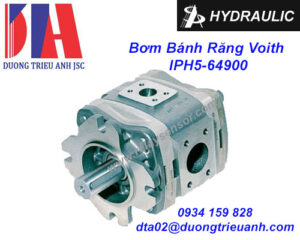

Bơm Bánh Răng Voith IPH5-64900

Sự quay của các bánh răng bên trong bơm hút chất lỏng áp suất (thường là dầu thủy lực) vào khoảng không giữa bánh răng và bánh răng bên trong. Hai bánh răng chạy trơn tru giúp đảm bảo hành vi nạp tuyệt vời.

Theo hướng xuyên tâm, các khoang bánh răng được bịt kín bằng khớp bánh răng và miếng đệm. Theo hướng trục, các tấm trục bịt kín khoang áp suất với khoảng hở nhỏ nhất có thể. Thiết kế này giảm thiểu tổn thất thể tích và tăng hiệu quả. Khi các bánh răng quay, răng bánh răng đi vào khoảng hở giữa các răng bánh răng bên trong và đẩy chất lỏng áp suất.

Thiết kế: Bơm bánh răng bên trong có bù khoảng hở bịt kín hướng tâm và hướng trục

Loại: IPH

Kiểu lắp: Mặt bích lỗ SAE; ISO 3019/1

Lắp đặt đường ống: SAE-mặt bích hút và áp suất J 518 C Mã 61

Hướng quay: theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ

Vị trí lắp đặt: bất kỳ

Tải trọng trục: Để biết chi tiết về tải trọng trục truyền động hướng tâm và hướng trục, vui lòng liên hệ với đại diện Voith của bạn

Áp suất đầu vào: 0,8 … 3 bar áp suất tuyệt đối (lúc khởi động ngắn 0,6 … 3 bar)

Chất lỏng chịu áp suất: Dầu khoáng HLP DIN 51524, phần 2 hoặc 3

Phạm vi độ nhớt của chất lỏng chịu áp suất: 10 … 300 mm2s-1 (cSt)

Độ nhớt khởi động cho phép: Tối đa. 2 000 mm2s-1 (cSt)

Nhiệt độ cho phép của chất lỏng chịu áp suất: -20 … + 80 °C

Độ tinh khiết cần thiết của chất lỏng chịu áp suất theo NAS 1638: Lớp 8

Lọc: Hệ số lọc tối thiểu. β20 ≥ 75, khuyến nghị β10 ≥ 100 (tuổi thọ dài hơn)

Nhiệt độ môi trường cho phép: -10 … + 60 °C

————
